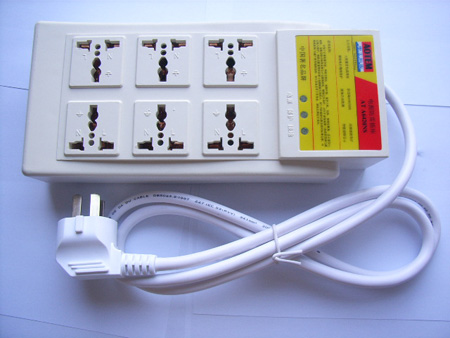

AT A642NS 三級帶濾波功能電源防雷插座
AT列插座式電源防雷器依據國家標準設計，用于設備端第三級電源過電壓保護，此級防雷器采用共模、差模防雷模式，插座式配置將防雷器與電源插板完美組合，RFI/EMI濾波電路及級間協調電感受器，可吸收射頻/電磁干擾等線路浪涌，延長設備正常工作壽命，降低長期運行成本。電子儀器設備的精細過壓保護，四線過壓保護器帶監控裝置和脫扣裝置，使用于電源第三級防雷。錯相及接地狀態智能指示， 過流、過載保護 ，線路過熱自動保護，EMI/RFI噪聲抑制， 110~300V超寬工作電壓范圍 ，防雷保護狀態智能指示，5000次插拔無故障，積木式標準插孔模塊 ，兩種靈活、可靠的接地方式 ，帶獨立接地螺絲。
|
應用說明
|
安裝于重要設備電源前端，如服務器、交換機、
集線器等電子設備電源插座處
|
|
額定工作參數
|
額定工作電壓
|
160-300V
|
|
額定工作電流
|
10A
|
|
額定功率
|
2500W
|
|
電源浪涌
吸收特性
|
最大限制電壓
|
845V
|
|
脈沖吸收能量
|
1150J
|
|
標稱通流容量
|
7500A
|
|
最大通流容量
|
19.5KA
|
|
反應時間
|
＜10-9秒
|
|
瞬間耐壓
|
6000V
|
|
L-G限制電壓/容量
|
550V/2500A
|
|
N-G限制電壓/容量
|
550V/2500A
|
|
L-N限制電壓/容量
|
550V/2500A
|
|
電源狀態指示
|
電源指示
|
電源燈綠色：電源接通正常
|
|
防雷失效指示
|
保護燈綠色：正常 不亮：失效
|
|
相線錯誤指示
|
接地?zé)艟G色：正常 不亮：失效
|
|
接地不良指示
|
保護燈綠色：正常 不亮：失效
|
|
外觀尺寸
|
電源引出線
|
1500MM
|
|
輸出插孔數量
|
6
|
|
尺寸
|
230*105*45
|
|
|
過載自動斷路器
|
10A/250V
|
